| Emal və fərdiləşdirmə | No |
| Brend | Digər |
| Model | M 212562 |
| Növ | -1d-a |
| Ölçmə diapazonu | / |
| Ölçmə dəqiqliyi | / |
| Təsvir ölçüsü | / |
| Ölçü | / |
| Enerji təchizatı | / |
| Məhsul kodu | M 212562 |
| Sərhədlərarası ixrac üçün malların eksklüziv təchizatı olub-olmaması | No |

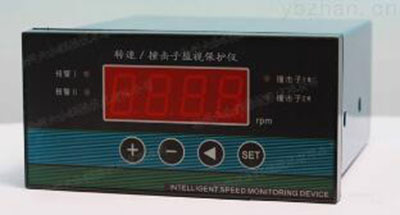

危急遮断转速表（-1D替代型号） 型号:BX15--1D-A库号：M212562
转速是汽轮机组重要的运行监视参数，当机组转速 110%额定转速时, 应使汽轮机紧急停机。为实现这 一目的，机组保安系统在汽轮机前轴承箱中装配了危急遮断器，危急遮断器撞击子在 110%额定转速时产生的离 心力作用下“击出”，可使汽轮机紧急停机。 在新机组投运或机组每次大修并网前，做撞击子动作转速测定。为撞击子卡涩，制造厂规定机组在连 续运行 2000 小时后应做一次撞击子喷油活动试验。但危急遮断器的安装部位，既无法观察它的撞击子“击出”、 “缩回”的状态,也无法确定撞击子动作时的转速。 汽轮机转速/撞击子监测仪，采用计算机，一并解决了转速监视和撞击子监视的难题,平时显示汽 轮机转速并捕捉记录机组“高”转速，当危急遮断器撞击子“击出”、“缩回”时，记忆将“击出”、 “缩回”时的转速存贮在仪表中，通过按面板“设置”键方便地在显示窗口显示出“高”、“击出”、“缩 回”时的转速。 主要： 于旋转机械装置转速的测量和危急遮断撞击子的状态指示，如汽轮机等。 说明： 可编程转速监视仪采用 ARM 嵌入式处理器，高性的硬件设计和丰富的编程功 能，使传感器与仪表测量的线性、频响、温漂和抗干扰能力得到大，加上参数都是数字 设定，使得系统测量精度，保护动。 实时记录监视仪检测到的峰值。 实时记录撞击子打出和缩回时的转速值。 测量值、设定值，可分别在 LED 数码管上显示。 可任意设置和值。 当过设定值时，指示灯亮，同时在后面板开关信号，保护被设备。 设置延时调整，以现场干扰引起误。 停电时能保持设置参数及其它记忆值。 设有电流接口，可与计算机、DCS、PLC 系统、无纸记录仪等设备连接。 具有上、掉电检测，传感器掉线检测，同时切断、停机回路，仪表误。 电气： 供电电源：220VAC±10％ 50Hz 测量输入： （1）测速信号：LH510 磁阻式转速传感器信号或 LH520 霍尔传感器，频响 0.5 ～15KHz； （2）撞击子 1 信号：LH510 磁阻式转速传感器信号或 LH520 霍尔传感器； （3）撞击子 2 信号：LH510 磁阻式转速传感器信号或 LH520 霍尔传感器； 波形：正弦波或脉冲 幅值：50mV-20VAC（值） 参数设置 （1） 齿 数：1～120（信号脉冲数与转速值的变比。当齿数＝60 时低可测 0．5 转/分，齿数＝1 时低只测 30 转/分，出厂时设为 60）； （2） 报 警 值：2 级，出厂时分别设Ⅰ为 3300 rpm、Ⅱ为 3360rpm； （3） 延时：出厂时根据用户要求可设定为 1~200 秒，通常为 1 秒； 量程：1-9999 rpm 显示方式：四位 0.8 英寸 LED 数字显示 显示精度：±1 测量 （1）电 流 量：正比于转速值的 4～20mA 电流，精度±1％，负载≤500Ω； （2）开 关 量：Ⅰ、Ⅱ和撞击子 1＃、2＃等 4 个继电器常开触点，事件发生时闭合，触点容 量为 2A／250V AC 或 1A／28V DC； 警示信号：面板设Ⅰ、Ⅱ和撞击子 1＃、2＃指示灯，事件发生时，相应指示灯亮。 点范围：0-满量程 继电器：节点容量 7A/250VAC，常开触点，密封：环氧树脂 RS485 通讯：MODBUS-RTU 协议（选配） 物理： 整机尺寸： 外形尺寸：160×80×160mm 开孔尺寸：152×76mm 环境： 温 度：工作温度 -20℃到+60℃，存储温度-30℃到+70℃。 相对湿度 ≤周围无腐蚀性、无强磁场等场合。 本仪表出厂前均已调试结束，用户可直接使用，如需查看仪表出厂参数或进行修 改，则可进行以下操作。 通电后，仪表处于运行状态下，面板显示转速值 本仪表各种参数均由面板的“SET、+、-、←”设置。各个参数均有相应的标志表示。设置次序和步骤 如下： 按“SET”键约 3 秒，进入参数设置状态，面板显示框中显示“P - S S ”，一下“SET”键显示“0000 ” 后一位在闪速。可以用“+”“-”“←”键来值，密码输入完成后，按“SET”键退出，完成设定， 在参数显示状态下，按“+”“-”键来其他参数。当参数设置完成后，按“SET”键 3 秒， 看到“----”后松开按钮。完成设置，返回正常工作状态。 参数标志 参数说明 设置范围 P - S S 密码（用户密码 1234） 0-9999 P - - u 转速大值 只读 1 - - 0 撞击子 1＃飞出转速值 只读 1 - - 1 撞击子 1＃缩回转速值 只读 2 - - 0 撞击子 2＃飞出转速值 只读 2 - - 1 撞击子 2＃缩回转速值 只读 E 1 - - 1 转速值设置 0~9999 P 1 - - 2 转速值设置 0~9999 L 1 - - 量程设置 0~9999 H 1 - - 齿数设置 1~120 E E - - 延时设置 0-200s AUTO 手动自动切换（1：自动） 0 或 1 P N - - 撞击子脉冲值个数设定 0~9999 door 撞击子门限转速值 0~9999 1 1 - - 4mA 电流标定值 0~9999 1 2 - - 20mA 电流标定值 0~9999 注：在只读参数中，可查看系统运行中的各项参数值，也可以按“-”键保存的数据。 注意事项： 传感器到仪表的信号输入线应采用屏蔽电缆，电缆屏蔽层中间不能断开，也不能随便接地或与机壳等 短路，应保持的缘，在引入接线排时，应留有的接线端子。电缆屏蔽层一般在仪表一端接 入“屏蔽”端，而不能多点接地。 将传感器的航空插头拧下，将传感器插入安装内，测速头与测速齿轮间距磁阻传感器为 0.5-1.0mm 之间，霍尔转速传感器 1-4mm 之间。拧紧紧固螺母，然后将航空持头对准航空插座插上拧紧。磁阻式传感器的信号输入线采用二芯屏蔽电缆，接线时应严格按照接线示意图所示。齿轮转速 传感器的信号输入为三芯屏蔽电缆。 仪表的信号输入、线和仪表的电源线或其它强电回路电缆不能长距离平行放置，尤其不能安排在 同一个线槽内。 仪表的继电器接点好中间继电器，然后由中间继电器去负载，而不希望用仪表继 电器直接去负载。 仪表的安装 从集控室仪表柜的处正面插入，然后在后面装上左右安装，用螺钉紧固，然后按端子板接线 示意图正确接入各输入导线。在将传感器的信号线接至后端子板时，应采用二芯屏蔽电缆。 一般故障处理 显示器不亮：检查电源是否接通。 显示跳动：传感器信号线开路或与机壳或大地连通，检查传感器插头接线。 显示不变化：仪表无信号输入，或传感器损坏，或信号线短路。
