FM ötürücü modul rəqəmsal tezlik modulyasiyası stereo simsiz mikrofon modulu

一、产品特点：
1.使用数字音频信号处理技术(DSP)与FM锁相环调制技术(PLL)使音质逼真，性能稳定，长时间工作频率无偏移。
2.LCD显示直观，具有极低的功耗和极小的噪声干扰。
3.内置30级数字音量调整，按键操作即可轻松完成。
4.掉电自动记忆断电前的数据
5.多路音源输入自动切换
6.采用晶体稳频，温度改变发射频率不再漂移
7.支持串口指令控制

二、产品参数：
输出功率：3mW
音频频响范围：50Hz-18KHz
发射频率：
关闭校园广播87.0MHz-108.0MHz，开启校园广播76.0MHz-108.0MHz
频率调整步进：0.1MHz/次（按键短按），1.0MHz/次（按键长按）
调制模式：标准FM调频
声道：LINE/USB通道（立体声），MIC通道（单声道）
等效噪音：≥30dB（音质接近CD音质）
供电电压:直流3.0V-5.0V
工作电流:35mA
发射天线:75cm拉杆天线
发射距离：FM发射模块接75cm标准拉杆天线，收音机用德生PL-660，开阔地实测覆盖半径100米。（注意：发射距离仅供参考）

三、应用范围：
FM无线音频，USB PC音频广播，无线麦克风，母婴监护。
模块接线说明（请严格按照下图标识接线）：

四、使用说明：
：电源
模块对应端口-，+分别接电源（电池）的负极和正极，电源建议用电池或者其他稳压电源。不能使用不带滤波器的开关电源（如手机充电器，以及其他劣质开关电源），否则电源产生的干扰会影响本模块的正常工作。本模块正常工作电压为3.0-5.0V，供电电压注意不要超过本范围。

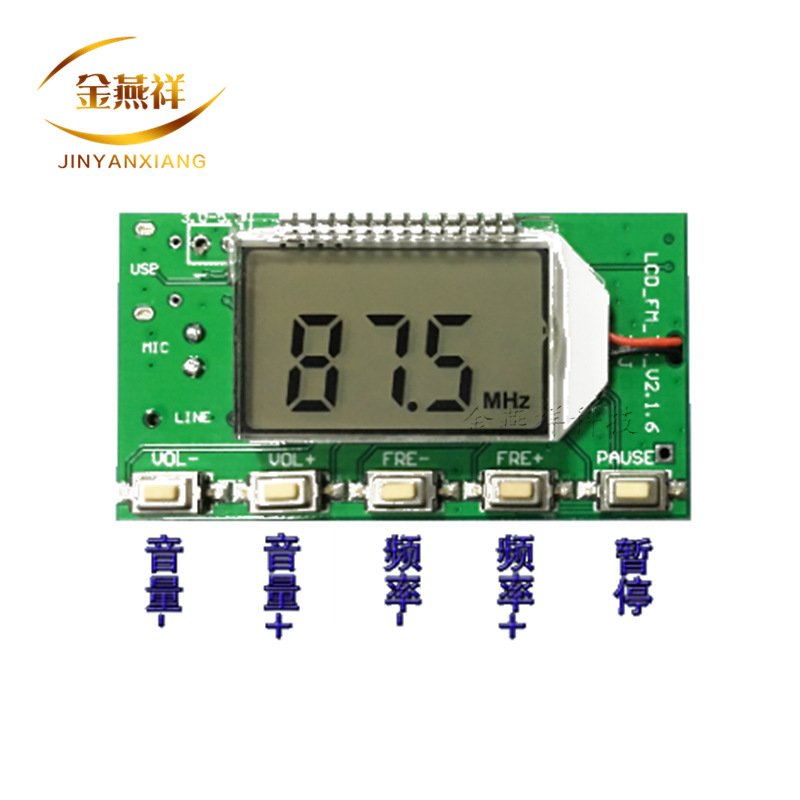

：按键
音量+/-：短按音量+/- 1，长按连续+/-
频率+/-：短按频率量+/- 0.1MHZ，长按连续+/- 1MHZ
静音：短按切换静音/非静音

：天线
ANT端口用来连接FM天线，为了更好的发射FM信号，建议外接75cm长度的拉杆天线，并且天线附近尽可能的没有障碍物遮挡。

：USB音频连接
如果你需要本模块的USB音频广播功能，你还需接上USB线连接电脑。USB端口和普通手机兼容，故可使用手机USB线连接模块和电脑。因电脑USB自带5V输出，所以使用USB连接电脑可以直接用USB端口为模块提供电源。连接上电脑USB后，本模块会自动进入PC音频广播模式，LCD屏会显示PC，电脑端会自动安装驱动程序，并给本模块命名为"CD002"的声卡设备，在电脑声音设置里面启用并使能这个"CD002"的音频设备，电脑系统音频即可通过本模块以FM调频的方式发射，附近收音机频率调整到和本模块发射频率一致即可收听到本模块发射的电脑端系统音频。

：LINE音频连接
如果你需要本模块的LINE（线路输入）通道作为音源发射，只需把音频线一端插入本模块3.5mm音频插孔，另一端插入你的音频设备（如手机耳机孔）即可，此时模块自动切换到LINE通道做为FM发射的音源。附近FM收音机只要调整到和本模块发射频率一致即可听到来自手机端的音频。

：FM无线麦克风
如果你需要本模块的MIC作为音源发射，只需拔掉LINE线和USB线（即LINE和USB都不连接），模块自动转到MIC通道作为FM的发射音源，本模块自带高灵敏度驻极体话筒，可以根据需要应用于无线麦克风，母婴监护等。使用时要注意配合调整本模块发射音量达到最佳拾音效果。

：串口控制（不用串口控制功能不需管这部分）
模块预留TTL电平串口控制接口，TTL串口与本模块通讯需要连接模块的UART_RX，UART_TX与GND，可以用外部MCU（单片机）或者电脑串口发送指令控制模块的相关功能。注意：因电脑串口电平不是TTL电平，连接电脑通讯时需要接RS323电平转TTL电平装换装置或者使用USB转TTL电平串口模块来与本模块通讯。因串口指令控制模块需要一定的计算机专业知识，不懂的买家无需折腾。所有资料见宝贝说明，客服不提供这方面的技术指导。

用户自定义设置项：
1：背光LED模式的设置
断电状态下同时长按上，下电台键开机，显示B1表示背光常亮，B0表示背光20秒关闭，重启后设置生效。（出厂默认设置为背光20秒延时关闭）。

2：开启/关闭校园广播频段
断电状态下长按VOL+,VOL-键后上电开机LCD显示C1表示开校园广播C0表示关闭校园广播频段，重启后设置生效。（出厂默认设置为关闭校园广播频段）。

3:立体声/单声道发射模式设置
模块背面有两个焊点M,G，两点间短接为单声道制式发射，两点间断开为立体声制式发射。（出厂默认为立体声制式发射）。注意：立体声制式下必须满足输入到模块的音源是立体声并且收音机也是立体声才会达到立体声效果。（不要拿一个单喇叭(单声道)的收音机或者输入到模块的音频信号为单声道说怎么没有立体声效果!!!）。

五、注意事项：
1：电源电压严禁超过本模块的供电电压范围。
2:工作时不能触及模块的背面元件，以免影响本模块的正常工作或者引起 短路烧毁模块。

六、用户设置：
本模块可以根据用户具体使用情况来设置背光状态与是否收听校园广播频段，设置方法如下。断电状态下长按VOL+,VOL-键后上电开机LCD显示C1表示开校园广播C0表示关闭校园广播频段，重启后设置生效。设置背光状态则断电状态下同时长按上，下电台键开机，显示B1表示背光常亮，B0表示背光20秒关闭，重启后设置生效。改变设置状态重复这一步骤来切换。出厂统一设置为不开校园广播频段，背光无操作20秒熄灭。

本模块为装好元件的电路板，需要买家有一定的电子操作知识。请买家看清楚宝贝说明，不懂的地方先询问确定自己有能力操作再购买，对于一点不懂电子技术的买家，不建议购买本模块！以免折腾不好怪宝贝有问题！谢谢配合！

下面是通过计算机串口控制本模块的资料：

(因具有一定的计算机专业知识，对于不懂的买家无需关注下面的部分，直接用按键来操作模块即可。

串口演示示例及配置：
示例：PC串口助手发送AT+FRE=875（设置接收频率为87.5MHZ），模块返回当前频率FRE=875如下。
注意:因考虑到数据的精简，频率的输入输出都是忽略小数点的。

FM发射模块AT指令说明

波特率：38400   TTL电平

线路输入：

背光亮时：

 背光熄灭：（USB PC音频广播）
