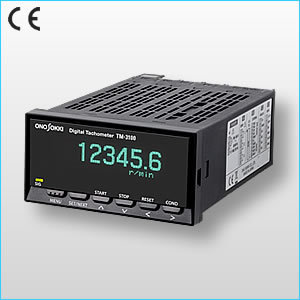

Yaponiya Onosokki Ono Tm-3130 Elektron Taxometr

日本ONOSOKKI小野测器转速表TM-3130

产品品牌：日本ONOSOKKI小野测器
产品名称：转速表
产品型号：TM-3130

TM-3130 アナログ出力付　(出力信号は電圧と電流を切り替え可能）
● 高速応答 100 kHz
● オプションカードで機能追加が可能
● 蛍光表示管採用で視認性と操作性を大幅に向上
● CE マーキング適合により、耐ノイズ性を向上
● DIN 規格対応
商品詳細

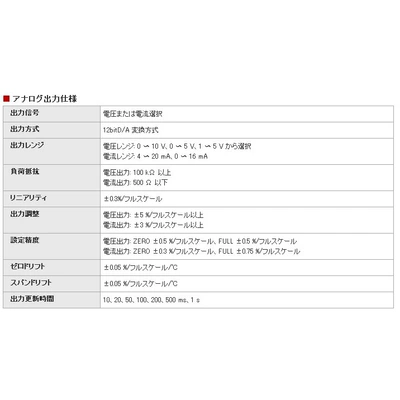

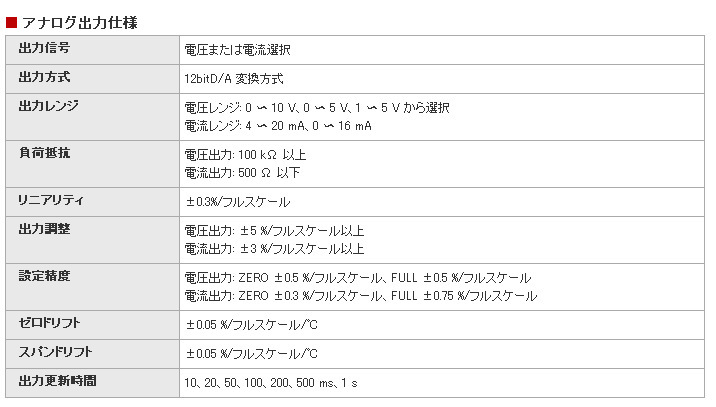

■ アナログ出力仕様
出力信号 電圧または電流選択
出力方式 12bitD/A 変換方式
出力レンジ 電圧レンジ: 0 ? 10 V、0 ? 5 V、1 ? 5 V から選択
電流レンジ: 4 ? 20 mA、0 ? 16 mA
負荷抵抗 電圧出力: 100 kΩ 以上
電流出力: 500 Ω 以下
リニアリティ ±0.3%/フルスケール
出力調整 電圧出力: ±5 %/フルスケール以上
電流出力: ±3 %/フルスケール以上
設定精度 電圧出力: ZERO ±0.5 %/フルスケール、FULL ±0.5 %/フルスケール
電流出力: ZERO ±0.3 %/フルスケール、FULL ±0.75 %/フルスケール
ゼロドリフト ±0.05 %/フルスケール/℃
スパンドリフト ±0.05 %/フルスケール/℃
出力更新時間 10、20、50、100、200、500 ms、1 s

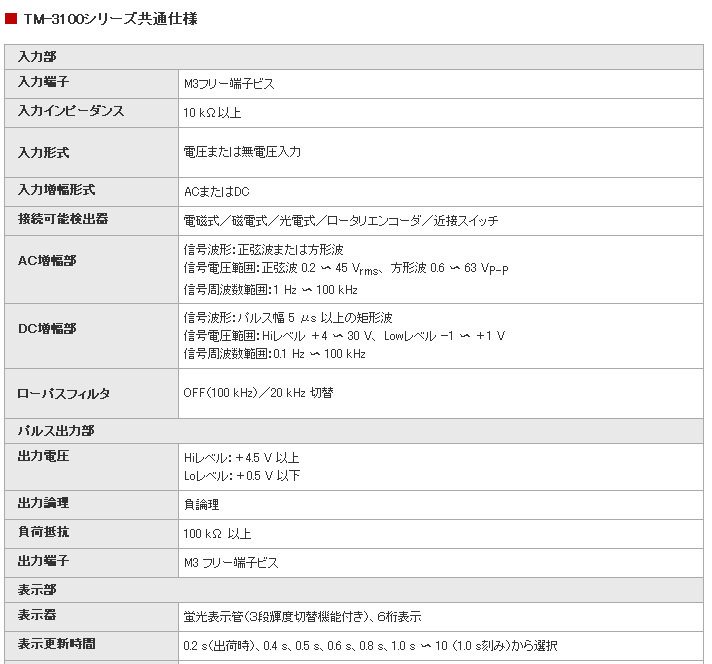

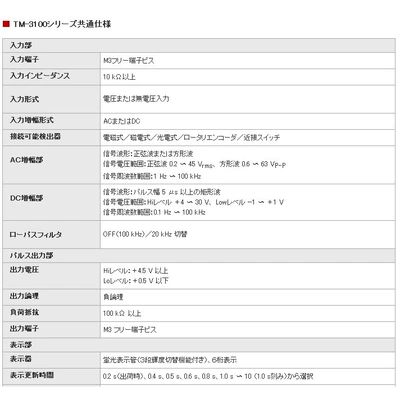

TM-3100シリーズ共通仕様

入力部
入力端子 M3フリー端子ビス
入力インピーダンス 10 kΩ以上
入力形式

電圧または無電圧入力
入力増幅形式 ACまたはDC
接続可能検出器 電磁式／磁電式／光電式／ロータリエンコーダ／近接スイッチ
ＡＣ増幅部

信号波形：正弦波または方形波
信号電圧範囲：正弦波 0.2 ? 45 Vrms、 方形波 0.6 ? 63 VP-P
信号周波数範囲：1 Hz ? 100 kHz
ＤＣ増幅部

信号波形：パルス幅 5 μs 以上の矩形波
信号電圧範囲：Hiレベル ＋4 ? 30 V、 Lowレベル ?1 ? ＋1 V
信号周波数範囲：0.1 Hz ? 100 kHz
ローパスフィルタ

OFF（100 kHz）／20 kHz 切替
パルス出力部
出力電圧 Hiレベル：＋4.5 V 以上
Loレベル：＋0.5 V 以下
出力論理 負論理
負荷抵抗 100 kΩ 以上
出力端子 M3 フリー端子ビス
表示部
表示器 蛍光表示管（３段輝度切替機能付き）、６桁表示
表示更新時間 0.2 s（出荷時）、0.4 s、0.5 s、0.6 s、0.8 s、1.0 s ? 10 （1.0 s刻み）から選択
