| Emal və fərdiləşdirmə | No |
| Brend | ONOSOKKI |
| Model | TM-4130 |
| Növ | Rəqəmsal taxometr |
| Ölçmə dəqiqliyi | Ekran dəyəri × (±0.01%) ± 1 sayma yuvası daxilində |
| Təsvir ölçüsü | Ekran dəyəri × (±0.01%) ± 1 sayma yuvası daxilində |
| Ölçü | 96(W)×48(H)×148(D)mm |
| Enerji təchizatı | AC 100 V ～ 240 V(50 Hz/60 Hz) |
| Məhsul nömrəsi | TM-4130 |
| Sərhədlərarası ixrac üçün malların eksklüziv təchizatı olub-olmaması | No |
网上标价为税前价格，有限期截止到2021年12月31日（可能涉及厂家涨价或汇率变动引起价格波动），购买前请与我司确认价格。

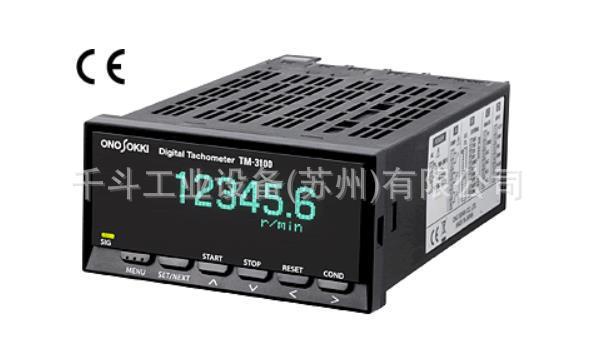

数字式转速表示器
TM-3100系列
TM-3100系列能对应于各种各样测定对象，根据用途可以增加功能的数字转速显示仪。
除配置有转速显示仪最基本功能的四种标准机型(转速显示、BCD输出、模拟输出、比较功能输出)外，通过追加选购件卡，可满足用户的各种需要。
TM-3100系列，采用荧光显示管，以代替以前的发光二极管(LED)，从而使耐久性及显示清晰度大大提高。
特点
OFF(0)、从1位、2位、3位开始任意选择 与输入信号同步闪烁 备用存储器出错、插件板出错、输入频率出错、显示位数出错、存储器全出错、设定值出错 转速、圆周速度、移动速度、周期.转数(1/s)、频率.流量、累计时间 周期运算方式 10 ms ＋ 1 周期时间
显示值×(±0.01%)± 1 计数位以内
※这一显示值为除掉小数点后的计数位
这是一个在设定时间内，信号输入完全没有时，让显示值以零(0)显示的功能。
从OFF(11s)、0.5s、1.0s、2.0s、3.0s、4.0s、5.0s、6.0s、7.0s、8.0s、9.0s、10.0s中选择
当输入信号急剧减少，经过约1秒钟后输入信号已没有时，显示值自动减少，约11秒后变成零(0)的功能。
可从OFF(出厂时)、2、4、8、16、32、64、128中选择
※TM-3130/0330的模拟输出，对于每 10 ms 的运算值进行移动平均后输出。
对于从测量开始到停止为止的峰值(最大值、最小值、平均值)进行保持的功能。 可以存储4种条件(也可对设定条件保存及调用) DC 12 V ± 10 % 100 mA
AC 100 V ～ 240 V(50 Hz/60 Hz)
※电源线不是随机备件，而是选择件，需另行购买。
AC 1500 V(1 min) 10 MΩ 以上(用DC 500 V 摇表)
-
TM-3100:11～19VA
-
TM-3120:13～21VA
-
TM-3130:16～25VA
-
TM-3140:12～21VA
※ 当模拟卡、BCD卡、比较器卡全部装置时，为 20 ～ 30 VA。
0 ～ +50℃、但不能结露 -10 ～ ＋60℃、但不能结露 96(W)×48(H)×148(D)mm 约 310 g
| 低电压指令 EN61010-1: 2010 (3级) 污染度2/过电压类Ⅱ |
| 组合装入型 EN61326: 2006 |
面板安装五金件一套
使用说明书1套（共3种）
BCD 输出规格(TM-3120 及 TM-0322 选购件卡)
|
6位平行输出 |
| 开式集电极 |
| Max 32 mA |
| Max 24 V |
|
正逻辑 |
| 100 ms 以内 |
|
负逻辑(脉冲宽度：10 μs 以上) |
|
下降沿 |
|
TTL |
|
普通模式及请求模式间切换 |
BCD 输出规格(TM-0321 选购件卡)
TM-0321 是以电压输出的 BCD 输出卡。动作与上述 TM-3120(BCD – 开式集电极输出)相同。
| TTL |
| 开式集电极输出，接5 V电压及10 kΩ上拉电阻。 |
模拟输出规格(TM-3130 及 TM-0330 选购件卡)
| 电压或电流 |
| 12bitD/A变换方式 |
| 电压量程: 0 ～ 10 V、0 ～ 5 V、1 ～ 5 V 电流量程: 4 ～ 20 mA、0 ～ 16mA |
| 电压输出: 100 kΩ 以上 电流输出: 500 Ω 以下 |
| ±0.3%/满刻度 |
| 电压输出: ±5%/满刻度以上 电流输出: ±3%/满刻度以上 |
| 电压输出: 零 ±0.5%/满刻度、满量程 ±0.5%/满刻度 电流输出: 零 ±0.3%/满刻度、满量程 ±0.75%/满刻度 |
| ±0.05%/满刻度/℃ |
| ±0.05%/满刻度/℃ |
| 10、20、50、100、200、500 ms、1s |
比较器功能规格(TM-3140 及TM-0340 选购件卡)
| UPPER、LOWER、OK、ERROR 输出
※OK 输出在 UPPER 及LOWER 输出为 OFF 时有效。 |
| UPPER 設定 6位数输入、UPPER ≦ 显示時，触点 ON LOWER 設定 6位数输入、LOWER ＞ 显示時，触点 ON |
| 1闭合触点输出
※COMP1、COMP2、COMP3 为三种独立输出 |
| DC 30 V/1 A、AC 250 V/1 A |
| 约 10 ms |
| 输出电平返回到 Hi(触点 OFF时)电平归位。 |
| 在UPPER、LOWER 或OK 输出时，当触点合上(ON) 后，转速再降到判别电平之下时，触点关闭(OFF)。
※利用磁滞功能，可以使复位到 Hi(触点 OFF)电平的转速改变。 测定范围： 1 ～ 20％、以1％刻度可以设定。 |
| 只要没有复位输入，触点能保持ON的状态 |
| 能够改变触点ON的保持时间(短路时间)，当超过保持时间时，触点OFF(复位)自动进行。
在10 (出厂时) ～2000 ms 间，以 10 ms 的刻度设定 |
| 过了设定时间连续超过设定值时，比较器动作。
在OFF(0)～1000 ms 间，以最小为 50 ms 的刻度可以设定 |
RS-232C/门功能规格(TM-0350选购件卡)
TM-0350 为能作 RS-232C 或门控制的卡。另外，也能追加新的运算功能，以适应更多的各种用途。
| 串行通信 |
| 9600 bps、19200 bps 两个中选1个 |
| 起动，停止，复位 |
| 对于各种运算值(转速、周速、移动速度、周期、通过时间、转数、流量)，可算出相对于基准值的变动量。
※基准值: 区间平均值或用户设定(1 ～ 999999 数值输入) |
| 在每个设定的区间时间内，运算平均值、最大值、最小值、区间变动率的存储功能。
区间时间 :从下述时间选择1s、5s、10s、30s、1min、5min、10min、30min、60min ※环缓冲器模式: 将旧区间的存储器中的数据顺次消去，不断保存新的数据。 |
| 对转速、周速、移动速度，每1秒间隔算出加速度。
显示单位: rad/s2、r/s、m/s2 ※VDEF: 1 秒间的速度差 |
| 对于转速、周速、移动速度，算出从开始指示值达到停止指示值为止的时间。
开始指示值、停止指示值：输入数值0 ～ 999999 |
DC电源选购件卡规格(TM-0301 选购件卡)
TM-0301 当可以用 DC 电源的卡。
| DC 12 V ～ 24 V ± 5% |
| TM-3110：7 VA、TM-3120：7 VA、TM-3130：9 VA、TM-3140：7 VA
※模拟卡、BCD卡、COMP卡都安装时为15VA |
