Zycmt Ağıllı İrəli Geri Sürət Monitoru Fırlanma Sürəti Qoruma Cihazı

一、概述：

    智能正反转速监测仪、ZYCMT正反转速监测仪，正反转转速表、正反转转速监测仪、正反转速监测保护仪是采用单片机为的转速监控保护仪表。该监控仪表具有：转速监测、正反转监测、双报警设置点、模拟电流输出等功能。智能正反转速监测仪、正反转转速监测仪适用于电力、石油、化工等工业部门旋转机械转速的监测和保护。

传感器信号输入
转速检测保护仪的传感器输入方式：正反转XS12JKNPN霍尔转速传感器信号
测速盘齿轮齿数设置：1～255齿

速保护和转速报警
转速表设有二个转速报警界限值。只要被测转速过任一设定值，转速表前面板上报警指示灯或危险指示灯亮，同时报警继电器或危险继电器动作，输出开关信号。
反转报警
当测速盘齿轮反转时反转指示灯亮，同时反转报警继电器动作，输出开关信号。
电流输出
智能正反转速监测仪、相对于测量转速，转速表4～20mA模拟量输出，对应转速为0～3500rpm。（3500rpm为出厂设置，也可在设置内对“L1”参数进行调整）
注：如有，满度值需在定货时说明。
二、ZYCMT正反转速监测仪参数：

显    示：4位红色LED
信号输入：正反转NPN霍尔转速传感器信号
测量范围：0～9999rpm
显示精度：±1rpm
报警、危险：满量程内任意设定
报警输出：AC250V/5A
电流输出：4～20mA
外形尺寸：160×80×254mm
开孔尺寸：152+1×74+1mm

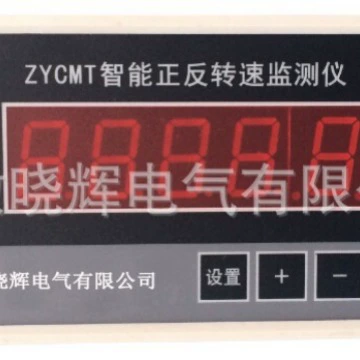

三、ZYCMT正反转速监测仪前面板各功能键说明:

1—显示框：
在运行状态下，显示转速值；在参数设置状态下，显示参数标志和参数值；
2—报警指示灯：
当测量值过报警设定范围时，该报警指示灯亮；
3—参数设置键
按住该键约3秒，进入参数设置状态；在参数设置状态下，可进行参数设置；设置完参数后，按住约3秒，退出参数设置状态；
4—+键
在参数设置状态下，按此键，可选择要设置的参数；在参数编辑状态下，可对要编辑的参数加1，按3秒连加；
5—-键
在参数设置状态下，按此键，可选择要设置的参数；在参数编辑状态下，可对要编辑的参数减1，按3秒连减；
6—确认键
在参数设置状态下，按该键进入参数编辑状态，在编辑完参数后，按该键确定修改好的参数。
四、ZYCMT正反转速监测仪参数设置与操作：

智能正反转速监测仪、通电后，仪表处于运行状态下，面板显示测量值。
智能正反转速监测仪、参数均由面板的“参数设置、+、-、确认键”设置。各个参数均有相应的标志表示。设置次序和步骤如下：

注：在参数设置状态下，显示框中显示参数标志，按确认键后显示对应的出厂参数值。

1、先按住“设置”三秒后进入设置状态。
2、用“+”“—”键选择相应参数，报警一（E1）、二级报警一（P1），与量程20mA输出相对应的测量值（L1）,齿数（CS）。
3、选择相应设置参数后，按“确定”键进入，用“+”“—”键调节相应参数（报警，二级报警，量程与齿数）。注：按住“+”“—”键三秒后进入调节状态。设置完成后按“确定”键保存，或按“设置” 键取消修改值。后按住“设置”三秒后退出设置状态。

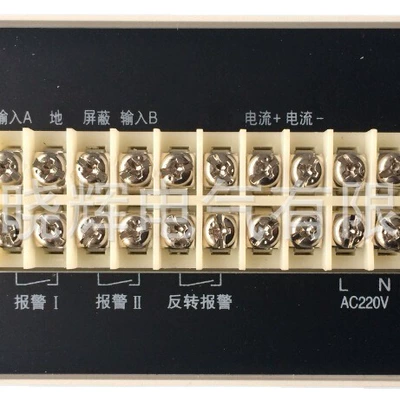

五、ZYCMT正反转速监测仪端子板接线示意图及传感器的安装：

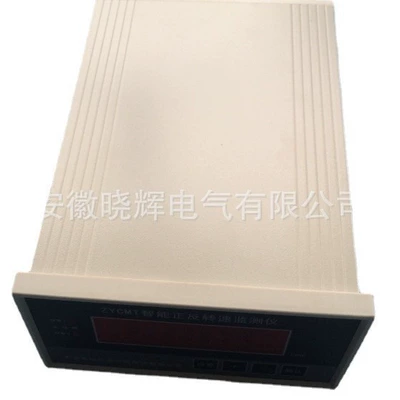

六、产品照片：
