| Tətbiq olunan obyektlər | Avropa standartı DC doldurma stansiyası |
| Brend | Hui neng zhi |
| Korpus materialı | Qurğuşunsuz |
| Spesifikasiya | Avropa standartı protokol çeviricisi |
| Doldurma cərəyanı | 250A |
新能源电动汽车充电桩直流欧标方案
欧标协议转换板产品特点：
1.满足DIN70121;满足ISO/IEC15118 通讯协议；
2.对外通信协议硬件支持CAN2.0，RS232、以太网等通讯接口
3.支持欧标直流桩协议转国标GBT27930，让国内桩企快速实现欧标直流桩产品开发;
4.硬件具备充电机计费TCU 功能和接口，支持二次开发，支持刷卡器，屏，电表，指示灯等外设接入
5.支持OCPP1.6-J 标准，通过此模块二次开发可实现连接OCPP 云平台
6.支持远程跟踪，即使设备在海外，也可以快速方便进行设备调试
7.支持欧标PLC 协议转换，降低充电桩厂家成本
8.支持10/100M 以太网及4G 功能，可远程通过网络进行升级及故障信息导出
9.支持USB OTG 功能，可通过U 盘导出数据记录及故障信息
10.大容量存储，能缓存PLC 通信报文、CAN 报文以及系统运行日志和保存数据记录
11.强大的处理器，支持LINUX 系统，方便移植代码及程序二次开发
12.板卡采用双边布局及采用凤凰端子接线，便于系统集成及接线使用
欧标协议转换板规格说明
|
项目 |
说明 |
|
车端通信协议 |
满足ISO/IEC15118，DIN70121 |
|
支持机型 |
欧标直流桩PLC 通信协议 |
|
对外通信接口 |
支持CAN、以太网、RS232 |
|
对外通信协议 |
GB/T 27930-2015、标准协议、用户定制协议 |
|
其他说明 |
支持远程定位和调试，降低欧标充电桩的维护成本，解决设备在海外不好维护和售后问题。 单板同时支持双枪，降低系统成本 支持二次开发，可充当充电桩TCU 使用，预留接屏幕、刷卡器、 RS485电表等硬件接口 |
欧标协议转换板硬件参数
|
项目 |
说明 |
|
设备性能 |
|
|
工作温度范围 |
运行温度：-40 ~ 85℃ |
|
存储空间 |
默认配置512M Nand Flash |
|
无线通信（选配） |
|
|
网络制式 |
4G 全网通 支持IPv4、IPv6 协议 |
|
SIM卡槽 |
1个标准SIM 卡槽，外插式安装 |
|
性能说明 |
无线拨号程序具备断线自动重连功能 |
|
显示接口 |
|
|
接口类型 |
RS232 串口屏 |
|

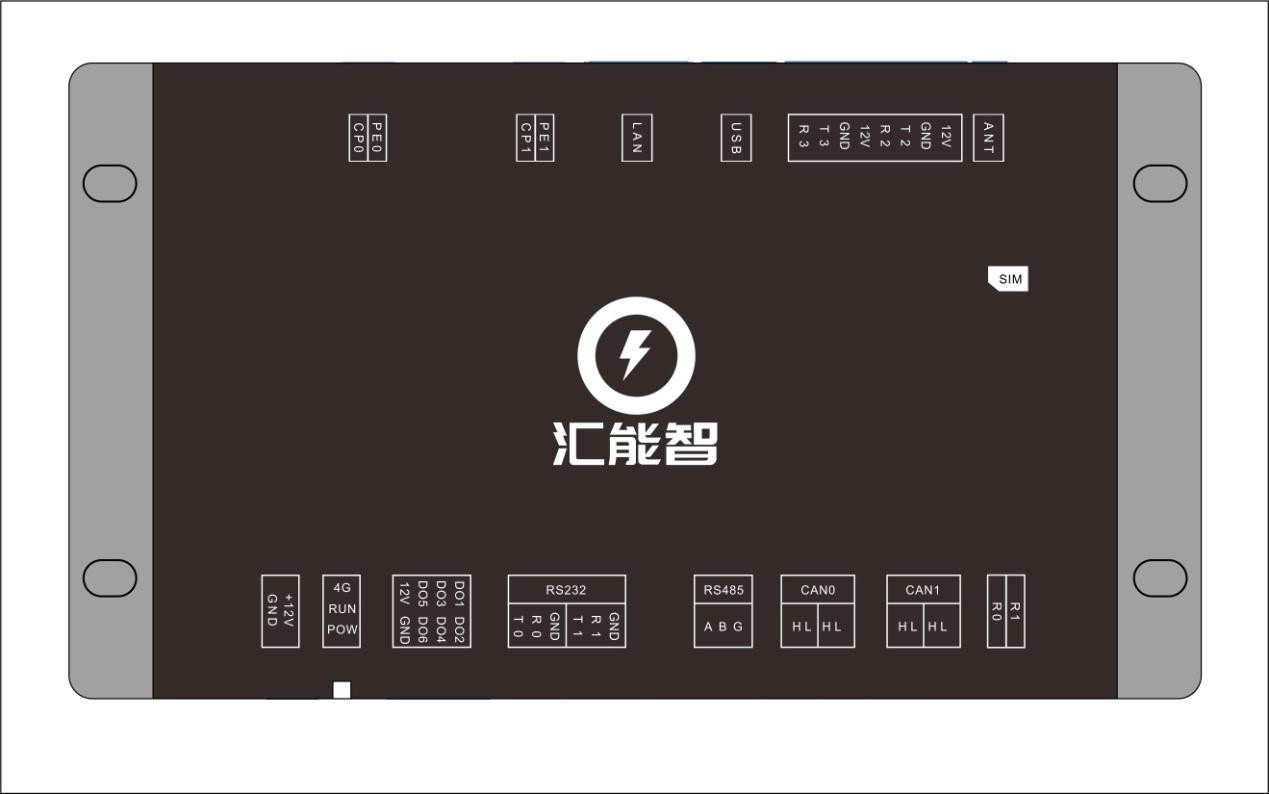

通信接口 |
|
|
UART接口 |
1路RS485，预留 1路RS232，接读卡器 1路RS232，用于屏幕通信 两路RS232 接口用于外部扩展通信 |
|
CAN接口 |
2路CAN2.0B，电气隔离 |
|
网络接口 |
1 路10/100BASE-T 自适应快速以太网，标准RJ45 接口 |
|
USB接口 |
|
|
接口形式 |
1路TypeA 接口，用于外接U盘 |
|
工作电源 |
|
|
额定电压 |
DC 12~35V |
|
软件环境 |
|
|
GCC编译器 |
arm-linux-gcc |
|
操作系统 |
Linux |
|
使用环境 |
|
|
工作温度 |
-40～70℃ |
网络接入说明：
设备提供两种网络接入方式，有线方式提供以太网 10/100 BASE-T 自适应快速以太网接口，无线方式提供 MINI PCIE 4G 模块接口，支持 4G 无线通信方式接入网络。
