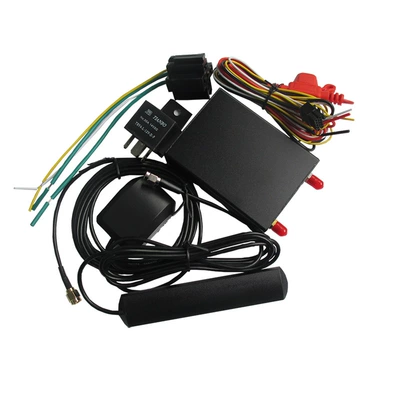

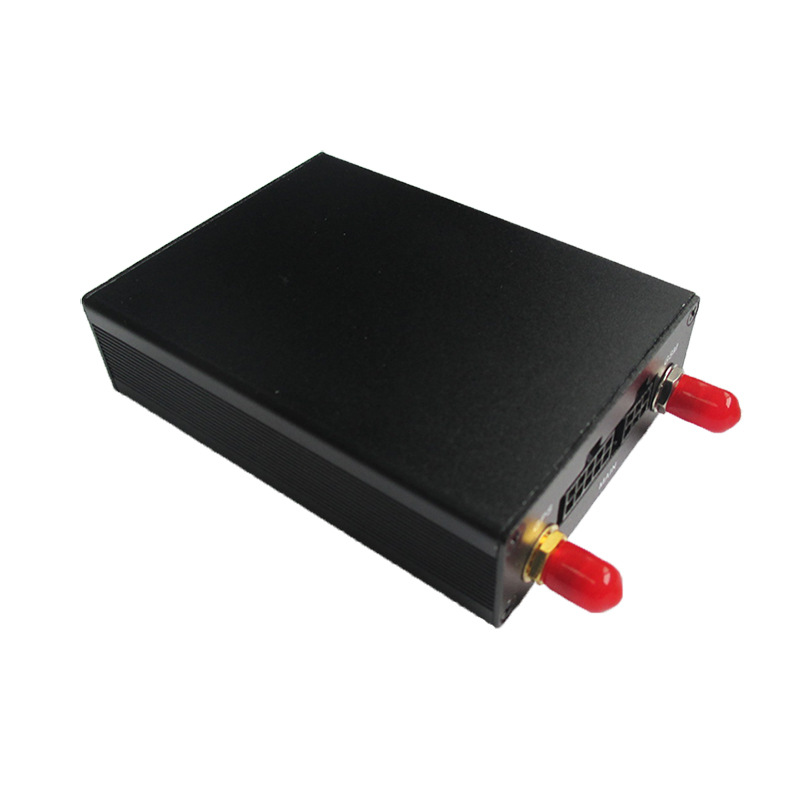

LH105 Nəqliyyat Vasitəsinə Quraşdırılmış Tbox, JT808 və GB32960 Protokollarını Dəstəkləyir, 4G Lokator

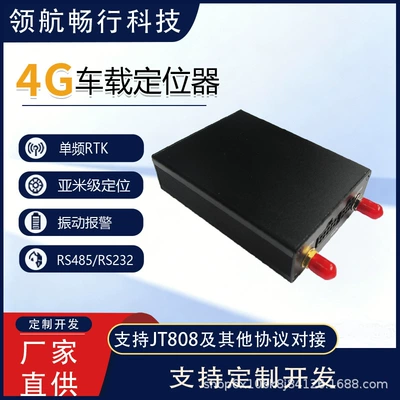

《LH105T1车载TBOX终端》

亚米级车载定位

硬件功能

1，整机参数

（1）3G/4G模块：CAT1全网通

LTE-TDD： B34/B38/B39/B40/B41

LTE-FDD ：B1/B3/B5/B8

（2）GPS模块：北斗/GPS（可选择单北斗）

（3）定位精度 5m

（4）定位速度 冷启动<32秒，温启<2秒，

热启<1 秒

（5）工作电压：宽电压 DC 9V~36V

（6）工作电流：70mA @DC 12V；

（7）工作环境：-30℃ ~ +70℃

（8）后备电池使用时间：(选配）

（9）通讯方式：TCP、MQTT

（10）省电模式： 15mA @DC 12V;

（11）体积：84mm*65mm*25mm

2，硬件接口

（1）RS232串口/CAN复用：1路

（2）1路RS485/RS232串口复用：1路

（3） 备用电池：默认：200mA，

定位追踪功能

（1）OTA远程升级固件

（2）1路CAN总线通信：双CAN设计、稳定设计

2路CAN，分别可以设置各自波特率默认为250K

可以透传GPS数据，从CAN1输出NMEA数据

平台透传CAN数据，CAN转发数据

终端透传CAN数据到服务器，需先设置CAN ID，最多一路CAN 为20个ID

CAN1可以透传位置数据，最高20Hz,波特率可设置，默认出厂为250K，1HZ

（3）1路RS485/RS485串口通信和1路RS232

对接各种串口协议，并透传到平台

串口1可以输出位置数据原始数据

串口2可以输出位置数据和其他车身数据，具体可以定制。

（4）点名：平台下发点名指令，终端会立即返回一条当前位置信息

（5）定时回传位置数据

终端以所设置的时间间隔或距离上传位置信息，默认为定时上传，时间间隔可以通过平台或短信更改，默认：ACC开：30秒，ACC关：60秒

（6）跟踪车辆：用户可以通过平台，跟踪车辆，同时可以更改定时回传的时间间隔

（7）历史轨迹

用户可以在平台上查询近1个月的车辆的历史轨迹线路

（8）拐弯补传

当车辆转弯或调头时，设备将补传拐弯处数据，在平台上看车辆轨迹时比较圆滑

（9）盲区数据补传

当没有4G网络或连接失败时，终端会保存位置数据，直到连接成功后，再把所有的位置数据一起发到平台。

最大存储数据量：10000条位置数据。

报警功能

（1）SOS劫警（默认不配此功能）

在紧急情况下，按下SOS超过3秒，产生警情。

（2）超速报警

设置超速报警门阀值后，当车辆的行驶速度大于10kM/h并且要大于该门阀时，且时间持续8秒以上，则产生超速报警，超速报警标志位包含在位置信息里，直到速度低于所设置的阀值进才取消。

报警方式：第一次产生报警时，立即上传一条信息。以后则根据定时回传时间间隔上传。

取消报警方式：车辆行驶速度小于超速报警门阀值。

（3）主机被拆除报警

当主机被拆除时报警。

（4）汽车电瓶电压低报警

当汽车电瓶电压低于所设置的低电压阀值时报警，该阀值可以通过平台或短信更改。

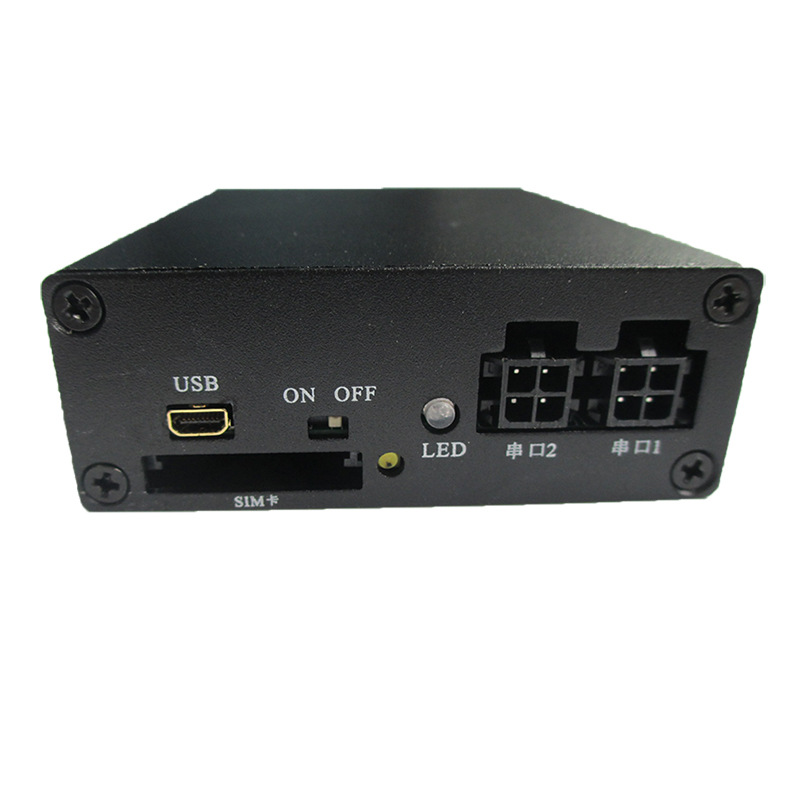

LED指示灯：红蓝双色LED灯，

（1）红色LED ：GPS工作指示灯

已定位：1秒闪一下，

未定位：LED灯不亮

（2）蓝色LED：主机工作灯

上电时急闪：初始化过程中

1秒闪一下：拨号不成功或正在拨号中

3秒闪一下：工作已正常

偶尔急闪： 发送GPRS数据

常亮：     检测不到SIM卡或注册不上网络

省电模式

休眠模式１：只关闭定位模块电源,不关闭通信，主机按设置的上报时

休眠模式２：关闭定位模块电源，通信模块进入休眠，通信关闭，当唤醒时可以快速唤醒

休眠模式３：关闭定位模块电源和４Ｇ模块电源.

默认：正常模式

进入省电：ACC关闭30秒后，进入休眠模式

唤醒：车门打开(接上车门检测线)或ACC打开可以退出省电模式。
